smile
DIE ÄSHETISCHE Z-CAD RONDE
Das biokompatible Hochleistungszirkon entspricht der Klasse 4 nach ISO 6872:2019 und hat eine charakteristische Festigkeit von über 610 MPa (biaxiale Messung) sowie eine Transluzenz von 49% (Super-Hochtransluzent). Sintertemperatur 1.450 °C.

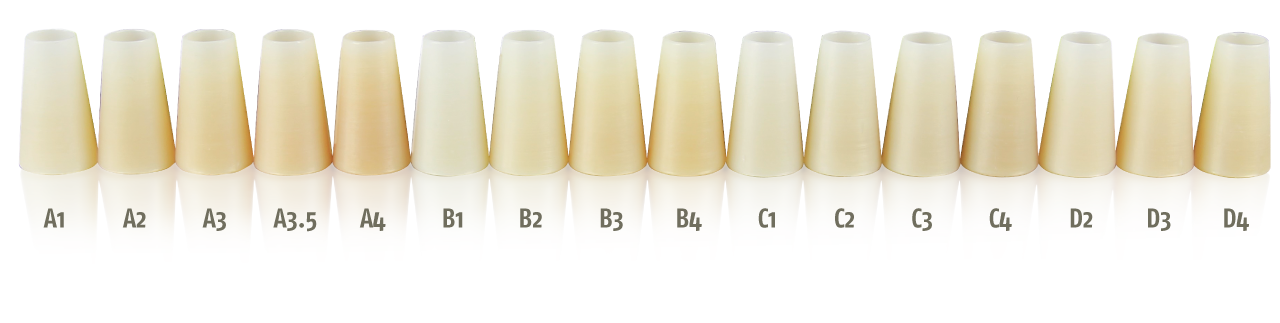

- 16 VITA* classical Farben
- 49% Transluzenz W Super-Hochtransluzent
- > 610 MPa Biegefestigkeit
- 1.450°C Sintertemperatur
- ISO 6872:2019 Klasse 4
- WAK 10.6 * 10-6/K
Hinweise zum Sintern
- Monolithische Konstruktionen, optional Verblendung
- 1-3 Einheiten, max. 1 Brückenglied inkl. Molaren
- Hybrid-Abutment-Krone
BESTELLÜBERSICHT
|
weiß
|
A1
|
A2
|
A3
|
A3,5
|
A4
|
B1
|
B2
|
B3
|
B4
|
C1
|
C2
|
C3
|
C4
|
D2
|
D3
|
D4
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 mm |
|||||||||||||||||
12 mm |
|||||||||||||||||
14 mm |
|||||||||||||||||
16 mm |
|||||||||||||||||
18 mm |
|||||||||||||||||
20 mm |
|||||||||||||||||
25 mm |
|||||||||||||||||
 |
|||||||||||||||||
CAD/CAM-ZUBEHÖR
LIQUIDS
INSTRUMENTE
HINWEISE ZUM SINTERN
Die empfohlene Sintertemperatur liegt bei 1.450°C (1+2) für alle Z-CAD Materialien.
Speed-Sintern (3) und eine höhere Standard Sinter-Temperatur (4) sind möglich.
1 EINZELOBJEKTE
| Aufheizrate °C/min | T max °C | Haltezeit min | Abkühlung °C/min |
|---|---|---|---|
| 10 | 1.450°C | 120 | Natürliche Ofenabkühlung (10°C/min) |
2 BRÜCKEN
| Aufheizrate °C/min | T max °C | Haltezeit min | Abkühlung °C/min |
|---|---|---|---|
| 5 | 1.450°C | 120 | Natürliche Ofenabkühlung (5°C/min) |
3 SPEED
| Aufheizrate °C/min | T max °C | Haltezeit min | Abkühlung °C/min |
|---|---|---|---|
| 35 | 1.550°C | 30 | Natürliche Ofenabkühlung (45°C/min) |
4 SINTER BANDBREITE
| Aufheizrate °C/min | T max °C | Haltezeit min | Abkühlung °C/min |
|---|---|---|---|
| 1 + 2 | 1.450°C – 1.550°C |
1 + 2 | Natürliche Ofenabkühlung |
Alle Z-CAD® Materialien können zwischen 1.450°C und 1.550°C gesintert werden. Die Anforderungen der ISO 6872:2019 an die Biegefestigkeit werden vollumfänglich erfüllt. Abhängig vom gewählten Ofen-Typ kann die Transluzenz und die Farbsättigung individuell beeinflusst werden.
